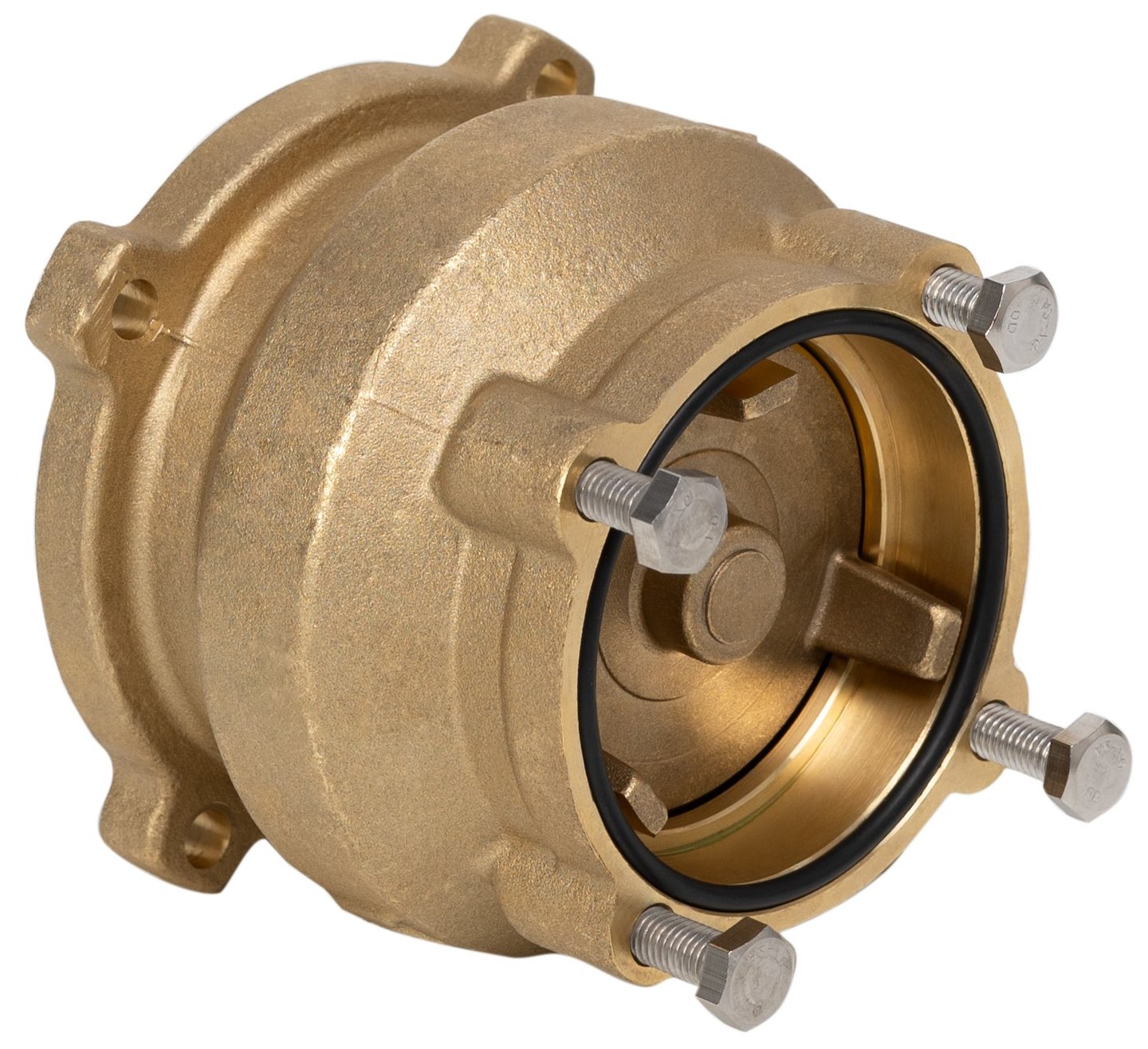

Kit Valvola di Non Ritorno per Compact 360
Kit valvola di non ritorno preassemblata per Compact 360, nelle misure 2½”–3” e 4”.
Descrizione
Kit valvola di non ritorno preassemblata per Compact 360, composto da corpo valvola, otturatore con guarnizione, molla e dado.
Disponibile nella misura 2½”–3” (GM201MAS) e nella misura 4” (GM201NAS).
Varianti
Seleziona fino a quattro varianti per confrontarne le caratteristiche.
- Descrizione
I gruppi COMPACT 360 riuniscono gli organi di intercettazione, mandata e drenaggio per il collegamento alla rete antincendio. La saracinesca di intercettazione principale (non verniciata) di tipo pesante PN20, è dotata di indicatore di posizione lucchettabile in posizione di totale apertura in conformità alla UNI 11443, con attacco filettato GAS ISO 228, flangiato PN16 oppure scanalato. Le bocche di immissione DN70 sono dotate di girello femmina UNI 804 complete di valvole di sezionamento automatiche e relativo tappo filettato maschio UNI 810 manovrabile con l’apposita chiave di manovra UNI 814. La speciale valvola di ritegno dotata di molla, consente l’installazione del COMPACT 360 in qualsiasi posizione, anche verticale. Inoltre è possibile orientare l’intero gruppo in qualsiasi posizione oppure posizionare le singole bocche DN70 disassate tra loro, il tutto a mezzo di tradizionale bulloneria in acciaio inox. Sulla parte terminale del gruppo COMPACT 360, troviamo il tappo tecnico dotato di valvola limitatrice di pressione tarata a 12 bar e convogliabile a mezzo dell’attacco filettato, inoltre, per il completo drenaggio del gruppo, troviamo la valvola automatica anch’essa orientabile in funzione dell’installazione. Tutto il sistema è completamente ispezionabile e sostituibile nelle sue parti.
